LED DMX Triac Dimmer 660W Ράγας

LED DMX Triac Dimmer 660W Ράγας

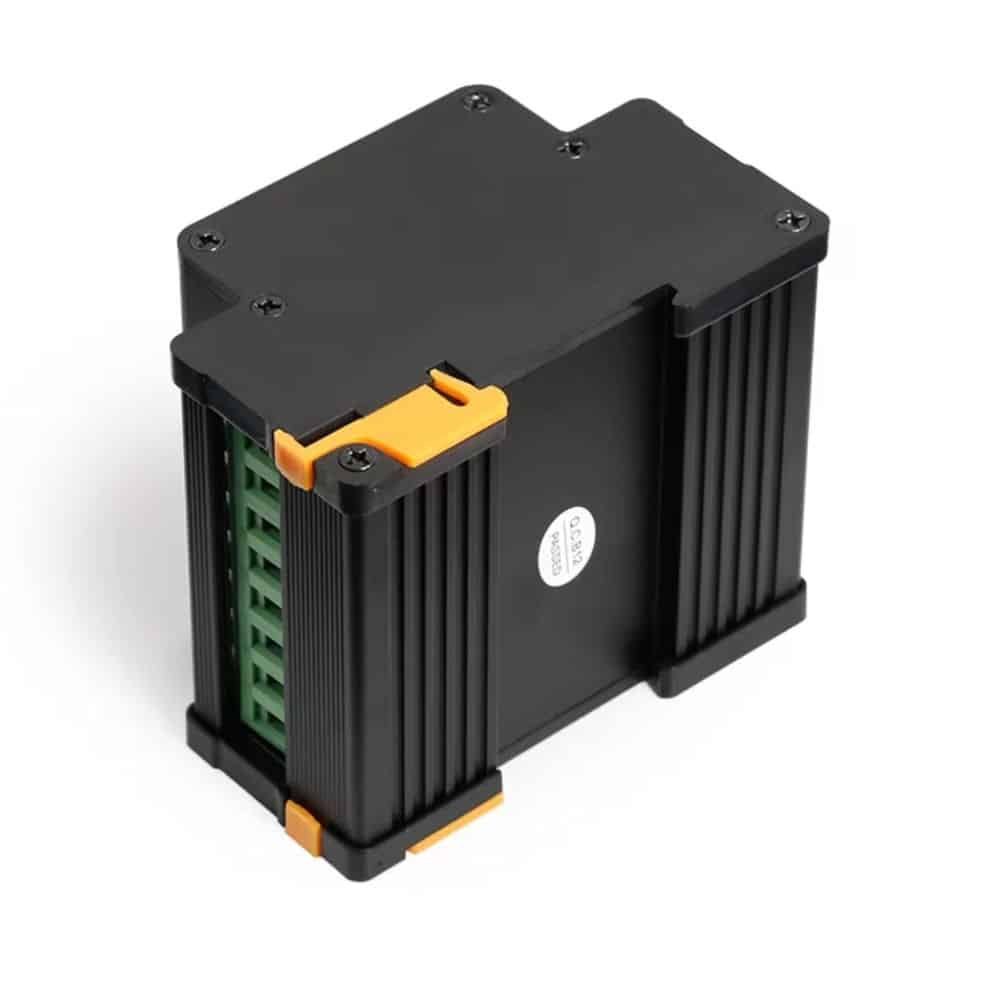

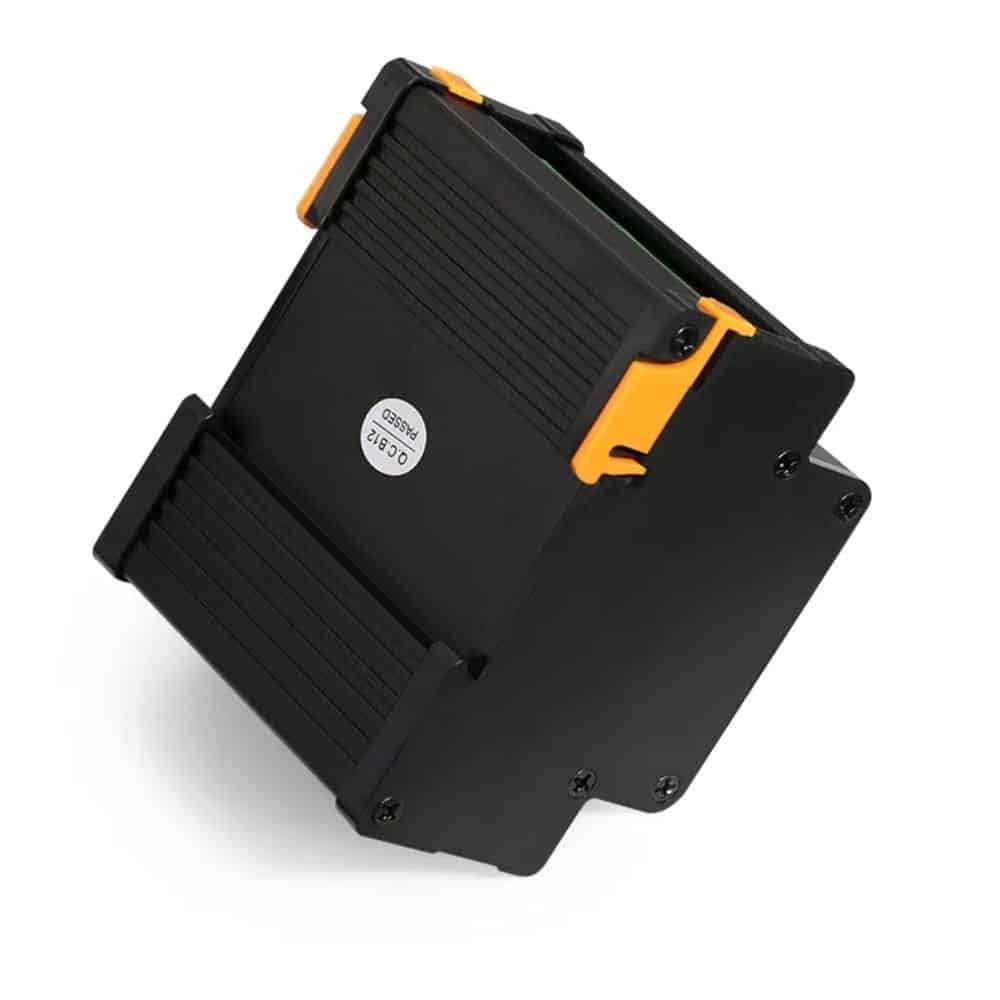

Το DMX Triac Dimmer είναι βιομηχανικού επιπέδου μονάδα ελέγχου φωτισμού με προηγμένο μικροεπεξεργαστή. Σχεδιασμένο για τοποθέτηση σε ράγα, προσφέρει αξιόπιστη και ακριβή ρύθμιση φωτισμού μέσω πρωτοκόλλου DMX512. Διαθέτει 3 κανάλια εξόδου με trailing edge dimming τεχνολογία, κατάλληλο για φορτία με τροφοδοσία triac καθώς και για υψηλής τάσης LED φωτιστικά. Η συνδεσιμότητα είναι απλή, η χρήση εύκολη, ενώ η σταθερή λειτουργία του εξασφαλίζει υψηλή απόδοση σε επαγγελματικές εφαρμογές φωτισμού.

Τεχνικά Χαρακτηριστικά:
Ισχύς: 660W
Τάση λειτουργίας: AC 90–240V (50–60Hz)
Κατανάλωση σε αναμονή: <3W
Έξοδοι: 3 κανάλια relay power supply
Έξοδος ρεύματος: <1A ανά κανάλι
Ισχύς εξόδου: 110V: <3×110W / 220V: <3×220W
Σήμα ελέγχου: DMX512
Τεχνολογία dimming: Trailing edge
Προστασία νερού: IP20
Θερμοκρασία λειτουργίας: -20°C έως 60°C
Διαστάσεις: 90 × 76 × 61 mm
Εγγύηση: 2 χρόνια
Πιστοποιητικό CE

Οδηγίες Χρήσης

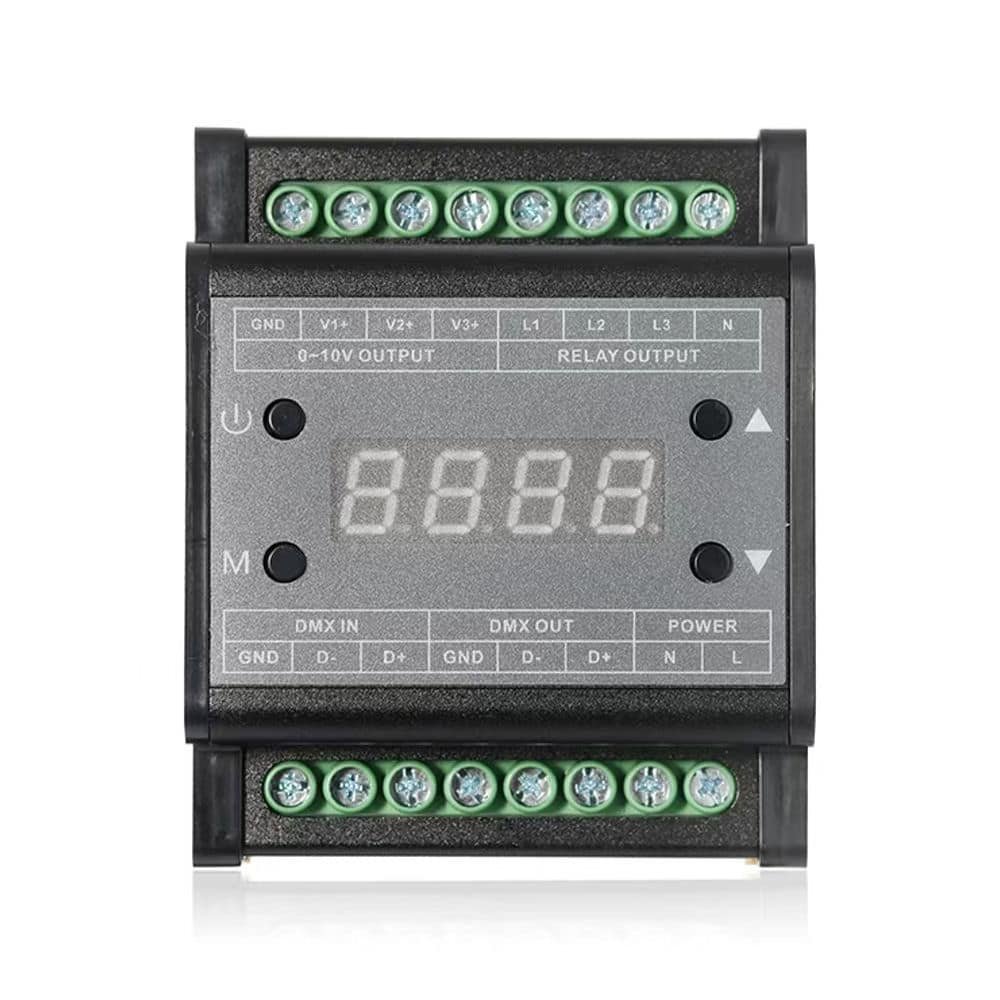

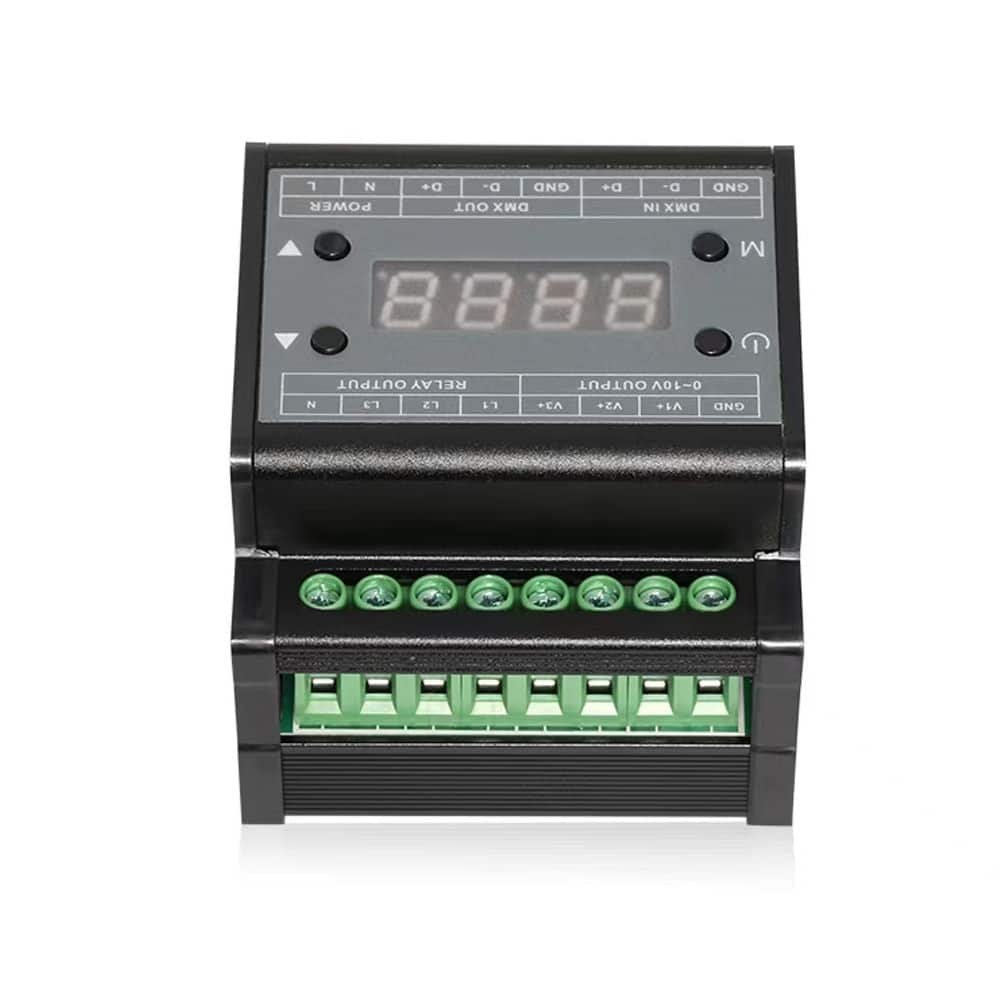

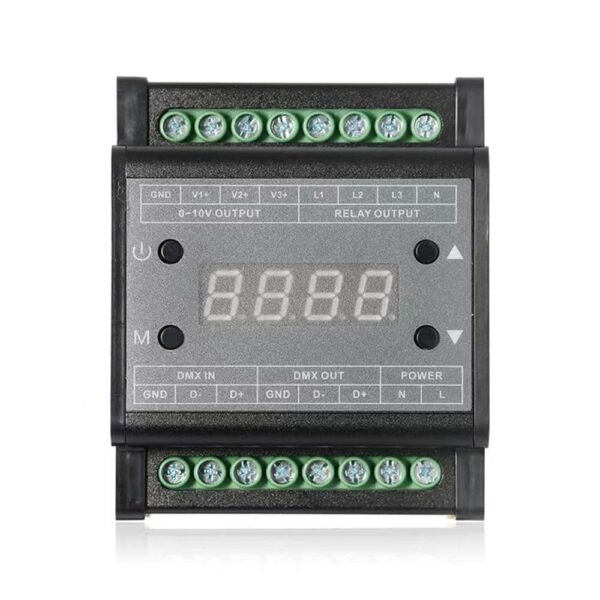

POWER: Είσοδος AC ρεύματος (AC 90–240V)
OUTPUT: 3 έξοδοι φορτίου, εύρος τάσης εξόδου AC 90–240V, μέγιστο ρεύμα ανά κανάλι 1A
DMXIN: Είσοδος σήματος DMX
DMXOUT: Έξοδος σήματος DMX

Κατά την απουσία σήματος DMX, το πλήκτρο MODE επιτρέπει χειροκίνητη επιλογή καναλιού (A, B, C) και ρύθμιση στάθμης φωτισμού (π.χ. A128 = κανάλι 1 στο επίπεδο 128).
Με εισερχόμενο σήμα DMX, το πλήκτρο εμφανίζει τη διεύθυνση DMX (π.χ. L225 = διεύθυνση 225).
Με τα πλήκτρα + και – ρυθμίζεται η διεύθυνση DMX ή η στάθμη φωτισμού.

Προσοχή: Συνδέστε πρώτα το φορτίο και στη συνέχεια την τροφοδοσία. Βεβαιωθείτε ότι δεν υπάρχει βραχυκύκλωμα. Υπέρβαση της τάσης AC 240V μπορεί να προκαλέσει καταστροφή της συσκευής.

• Το DMX Triac Dimmer προσφέρει ομαλό ντιμάρισμα από 0% έως 100%, χωρίς τρεμόπαιγμα. Σε ορισμένα LED φωτιστικά, ανάλογα με τον driver που χρησιμοποιούν, το κατώτερο επίπεδο μπορεί να παραμένει γύρω στο 10–20%. Για βέλτιστο αποτέλεσμα συνιστάται χρήση LED drivers που είναι πλήρως συμβατοί με τεχνολογία trailing edge.

 : Closed, open the load at any state.

 : When there is no DMX signal input, press mode key can switch to any channel of the three channel load and the digital tube displays letter+number. A, B, C respectively stands for the first channel, second channel, third channel. Number stand for the dimming level. For example: A128 means the first channel load dimming level is 128. When there have DMX signal input, mode key can not adjust, and only shows L+number, number means the DMX address of current equipment. For example L225 means DMX address of current equipment (is also the first channel load address) is 255.

: When there have DMX signal input, the digital tube displays current equipment address, short press this key, current address add 1, long press this key, can add to the wanted address quickly. Maximum address is 510. When there is no DMX signal input, the digital tube displays last time setting state, short press this key, brightness level or DMX address add1, long press this key, can add to the wanted brightness level or DMX address quickly.

 : When there have DMX signal input, the digital tube displays current equipment address, short press this key, current address minus 1, long press this key, can minus to the wanted address quickly. Minimum address is 1. When there is no DMX signal input, the digital tube displays last time dimming information, short press this key, brightness level or DMX address minus 1, long press this key, can minus to the wanted brightness level or DMX address quickly.

• Connect the load wire at first, following by the power wire; Please ensure short circuit can not occur between connecting wire before you turn on the power
• Power supply voltage range is AC90-240V, more than voltage range maybe burn out the controller.
